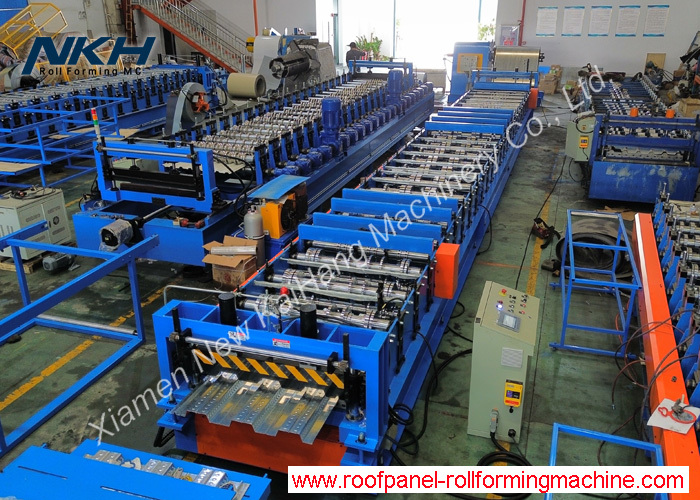

YX54-321-960 Deck Roll Forming Machine pannello di ponte metallico per la costruzione in acciaio

Descrizione di prodotto

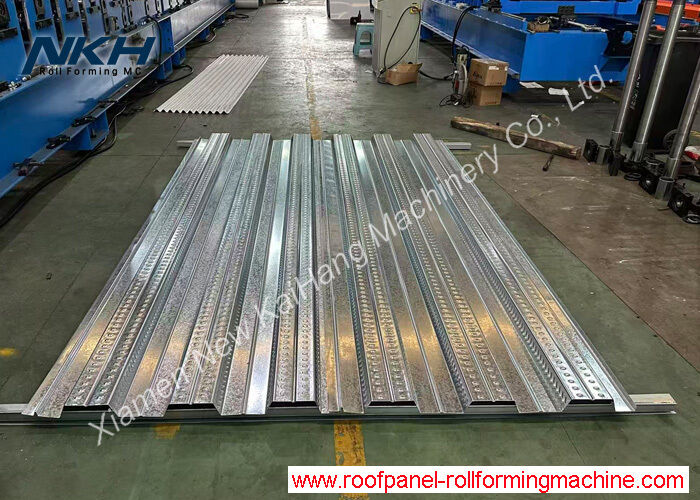

Macchina per la formazione di rotoli per pavimenti in metallo, costole di altezza 54 mm, pannello composito per pavimenti in metallo

Rapido dettaglio:

1. Spessore: 0,8-1,2 mm
2. Materiale: fogli galvanizzati, G350-550
3. Larghezza della bobina: 1219/1250 mm
4. Larghezza effettiva: 960 mm
5. Peso del materiale: 5 t, 6 t, 7 t, 8 t, 10 t
6. Diametro interno della bobina: 510 mm +/- +30 mm
7. Azionamento: motore azionato

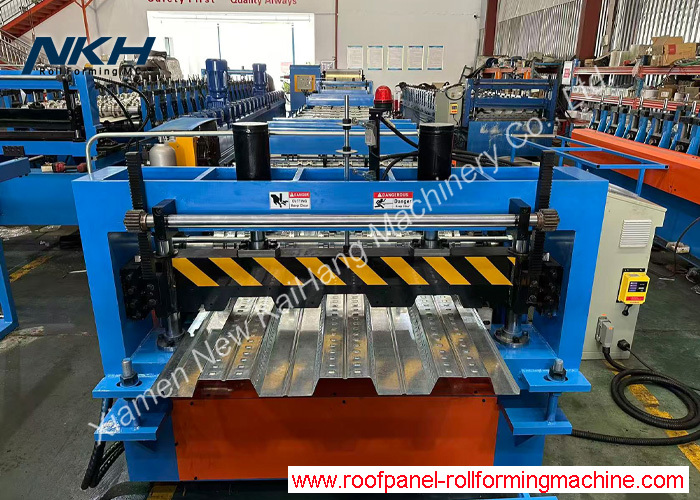

8. Modalità di taglio: per gruppo idraulico
9. Tolleranza di taglio: ±1 mm

Applicazione:

Copertura di tetto in acciaio: i copertoni di tetto in acciaio sono generalmente fabbricati per la costruzione di coperture inclinate, piatte o curve su quasi tutti i tipi di edifici;
Terreno in metallo composito: i terreni in metallo composito hanno rilievi nelle costole verticali progettati per essere collegati con lastre di cemento,creare una lastra di cemento armato per sviluppare un sistema di pavimenti compositi.
Ponte in forma di metallo: i ponti in forma di metallo sono prodotti e ampiamente utilizzati anche nella costruzione di pavimenti come base in acciaio permanente per lastre di pavimento in cemento armato versato.
Deck architettonico: questo tipo di ponte in acciaio offre agli architetti e agli ingegneri la possibilità di creare progetti sorprendenti per interni sorprendenti e spaziosi,oltre che esterni drammatici e di alta performance.
Ponte di ponte: se un ponte dispone di travi principali installate in centri idonei, le travi in acciaio possono essere collocate oltre le travi senza supporti aggiuntivi,adatti a nuove costruzioni e riabilitazione di ponti.

Descrizione/parametro tecnico dettagli della linea completa:

• 5TX1250mm De-Coiler idraulico con/senza carrello a bobina

Sistema di espansione per gruppo idraulico, motore pompa: 3 kW

Motore azionato per far funzionare la bobina, motore: 3 kW

Diametro interno = 510+/-30 mm

Larghezza della bobina = Max.1250mm

Tipo di spinta a cuneo

Capacità di carico = massimo 5 tonnellate

Armi di snubber su pneumatici o idraulici per ordine

Il carrello a bobina incluso o escluso per ordine

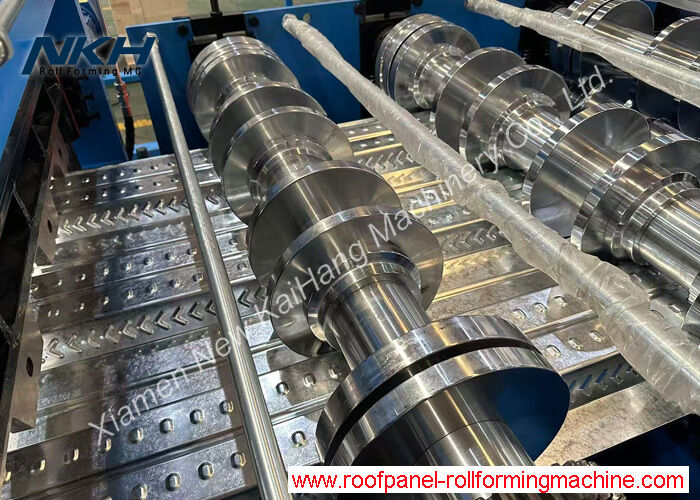

• Macchine per la formazione di rotoli con dettagli di taglio come indicato nella tabella seguente:

• Sistema di controllo PLC

PLC e touch screen di marca Siemens, inverter di marca Schneider/Shihlin/Delta, codificatore Omron

Tolleranza di taglio a lunghezza≤±1 mm

Voltaggio di controllo 24V

Elementi elettrici a bassa tensione di marca Schneider

• Rack di prodotti Non alimentato, 3 unità
