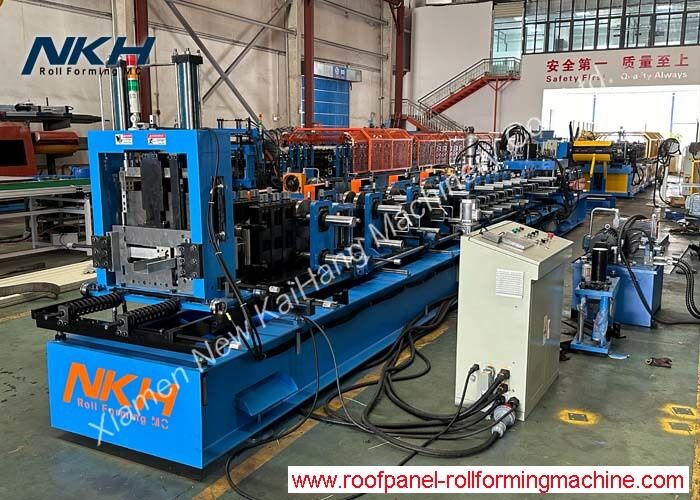

C/ Z macchina di formazione di rotoli di perline intercambiabile, scambio automatico, cambio rapido, intercambiabile
Rapido dettaglio:
- Spessore: 1,5 mm-3,0 mm
- Materiale: fogli GI, 245Mpa
- Modalità di taglio: tramite progettazione di taglio
- Tolleranza di taglio: ±1 mm
Applicazione:
Attualmente esistono macchine per la trasformazione di rotoli di porcellana in c/z che cambiano automaticamente rapidamente le dimensioni di porcellane in acciaio in C e Z (più su macchine per la trasformazione di rotoli di porcellana in c/z intercambiabili).
Rispetto alle tradizionali macchine per la trasformazione di rotoli di porcellana, una macchina intercambiabile può funzionare in modo molto più efficiente.poiché ci vogliono solo 10 minuti al massimo per produrre z purlin in acciaio di dimensioni diverseIn generale, una macchina per la formazione di rotoli di canale in acciaio a sezione Z è costituita di solito da un de-coiler manuale, da una guida di alimentazione con dispositivo di livellamento, da strumenti idraulici di perforazione, da una parte per la formazione di rotoli, da un taglio idraulico,sistema di trasmissione, una cabina di controllo PLC, una pompa idraulica dell'olio e tavoli di scarico.

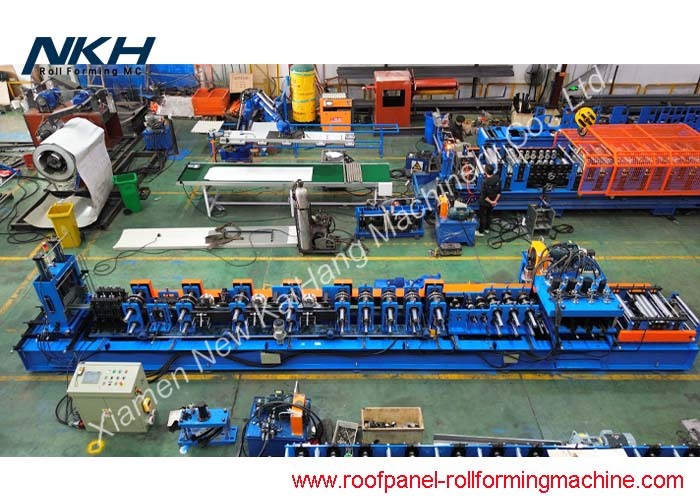

Lista delle macchine:
- Discolatori idraulici
- Dispositivo di livellamento preliminare
- Dispositivo idraulico di pre-perforazione
- Macchine per la trasformazione di rotoli con cambio di dimensioni automatico
- Dispositivo idraulico per il post-taglio
- Non c'è più tavolo.
- Sistemi di controllo PLC
Descrizione/parametro tecnico dettagli della linea completa:
- 5TX600mm Discolatore idraulico o decolatore manuale
Non alimentato; capacità di carico = MAX.5 t
Sistema idraulico per espandere il foro interno della bobina, motore pompa: 3KW
Diametro interno della bobina = 510+/-30 mm
Larghezza della bobina = MAX.600 mm
Rotazione del mandrello: tipo di progetto
- Dispositivo di livellamento preliminare
Dispositivo di prelevamento con 4 assi su 3 per rimuovere la bobina
Condividere lo stesso motore con il precedente roll
- Dispositivo idraulico di pre-perforazione/pre-taglio
Parte nello stesso gruppo idraulico con taglio post
Dispositivo di pre-taglio per tagliare la prima/l'estremità dei fogli della bobina
Per fare buchi sotto
- di larghezza inferiore o uguale a 15 mm
- di larghezza inferiore o uguale a 20 mm
- Fori singoli a fessura o rotondi su ogni fianco

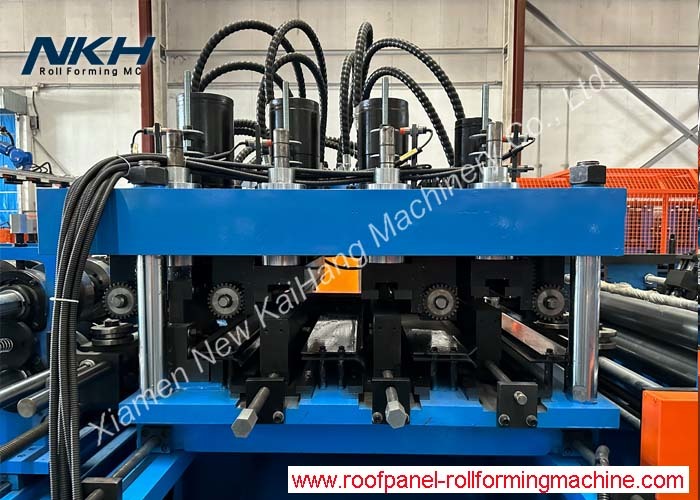

- Dettagli delle macchine per la trasformazione a rotoli come indicato nella tabella seguente:
| Materiale adatto per la formazione di rotoli |
lamiere di acciaio galvanizzato |
| Spessore |
10,5-3,0 mm |
| Progettazione del telaio |
Disegno del telaio |
| Stadio di formazione del rotolo |
15 fasi |
| Materiale per rulli |
Cr12, trattamento termico |
| Diametro degli alberi |
Φ75 mm |
| Potenza del motore principale |
22 kW |
| Velocità di produzione |
12 m/min |
| Norma di tensione elettrica |
380V/50Hz/3PH o su richiesta |
| Colore principale della macchina dipinta |
RAL 5015 (blu) o su richiesta |

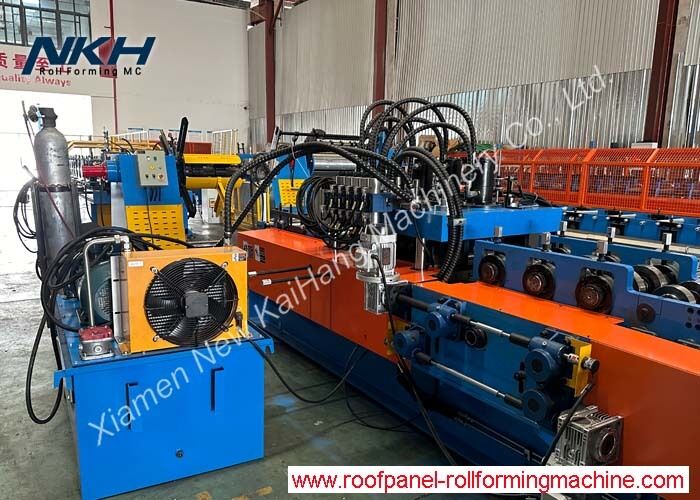

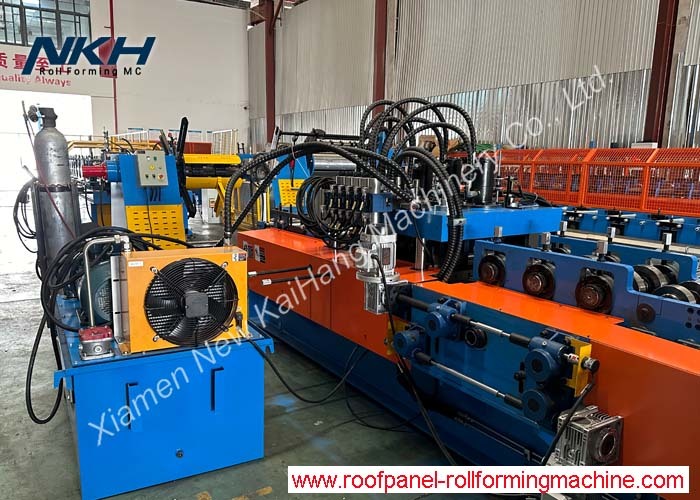

- Dispositivo idraulico di post-taglio
Gruppo idraulico: 11 kW
Smettere di tagliare il disegno
Ci sono rifiuti dopo il taglio
Tutte le dimensioni condividono lo stesso gruppo idraulico
Materiale di taglio: Cr12, trattamento termico
Controllare la quantità e la lunghezza di taglio automaticamente
Combinato con: PLC di marca Siemens e touch screen
Invertitore di marca Schneider, codificatore Omron, ecc.
Tolleranza di taglio a lunghezza≤±1 mm
Voltaggio di controllo 24V
- Scaffalatura 4 metri di lunghezza, tipo laminato
Disegno del profilo/disegno/immagini di riferimento dell'apparecchiatura:
