Descrizione di prodotto
Macchine per la trasformazione a rotoli di lamiere di acciaio
Caratteristiche della macchina per la formazione di rotoli a scarico:
Un tubo a scarico ha molti nomi diversi come, tubo d'acqua, tubo a scarico, tubo di scarico e tubo di scarico del tetto ecc. Secondo wiki, i tubi a scarico sono applicati principalmente come di seguito:
All'inizio i tubi sono fatti di plastica, poi di PVC; a causa del progresso della tecnologia di roll forming, le persone si rivolgono a tubi formati a rotoli, e nei tempi moderni,la maggior parte dei tubi di scarico o dei tubi di pioggia è stata prodotta da acciaio preverniciato, acciaio galvanizzato, alluminio o rame.
Rapido dettaglio:
1Spessore: 0,4-0,6 mm
2Materiale: acciaio preverniciato, acciaio galvanizzato, alluminio o rame
3Larghezza di ingresso: 518 mm
4Peso del materiale: 3 MT
5Diametro interno della bobina: 470 mm
6Materiale di rotolamento: 45#, CNC, cromato
7Materiale di taglio: Cr12, trattamento termico
8Tolleranza di taglio: ± 1 mm
Lista delle macchine:
1. 3TX600 mm Decoiler idraulico e azionato
2. Macchine per la trasformazione di rotoli
3Dispositivo di taglio idraulico
4Non c' è più tavola.
5. Sistemi di controllo PLC
Descrizione/parametro tecnico dettagli della linea completa:
- 3TX600mm Decoiler idraulico e azionato
Tipo di moto a motore
Sistema idraulico per spirale di espansione-buco interno con 4 palme
Sistema di espansione link-connect
Potenza della pompa = 1,5 kW
Invertitore di frequenza per regolare la velocità di rotazione: Motore: 2,2 kW
Capacità di carico = 3 t;
Diametro interno della bobina: 451-530 mm
Diametro esterno della bobina = Max.1500mm
Larghezza della bobina = Max.600 mm
Motore di azionamento per girare la bobina
Interruttore di limite per il dispositivo di arresto/avvio automatico
- Macchine per la formazione di rotoli con dettagli di taglio come indicato nella tabella seguente:
| Materiale adatto per la formazione di rotoli |
Acciaio preverniciato, acciaio galvanizzato, alluminio o rame |
| Spessore |
0.4 mm-0.6 mm |
| Larghezza di ingresso della bobina |
518 mm |
| Progettazione del telaio |
Progettazione della piastra muraria |
| Stadio di formazione del rotolo |
20 fasi |
| Materiale di rotolatore |
Acciaio 45#, torni CNC, cromo duro rivestito |
| Diametro degli alberi |
Φ75 mm |
| Potenza del motore principale |
7.5 kW con riduttore |
| Velocità di rotolamento del cilindro |
12-15 m/min |
| Potenza del gruppo idraulico |
4.0 Kw |
| Materiale della lama da taglio |
Cr12, trattamento uditivo |
| Norma di tensione elettrica |
380V/50Hz/3PH o secondo le esigenze del cliente |
| Colore principale della macchina dipinta |
RAL 5015 (blu) o secondo le esigenze del cliente |
PLC e touch screen di marca Siemens, inverter di marca Schneider/Shihlin/Delta, codificatore Omron
Tolleranza di taglio a lunghezza≤±1 mm
Voltaggio di controllo 24V
- Rack del prodotto Non alimentato, lunghezza 4 metri

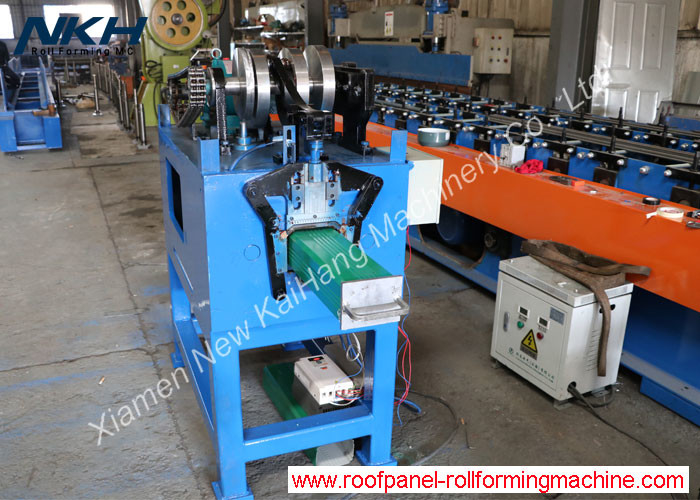

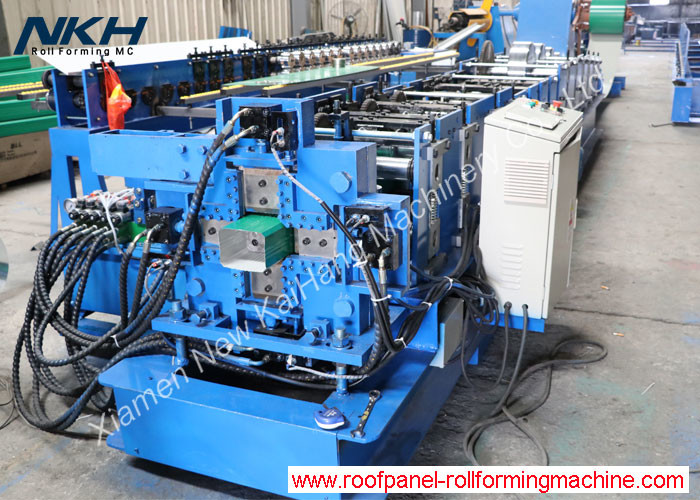

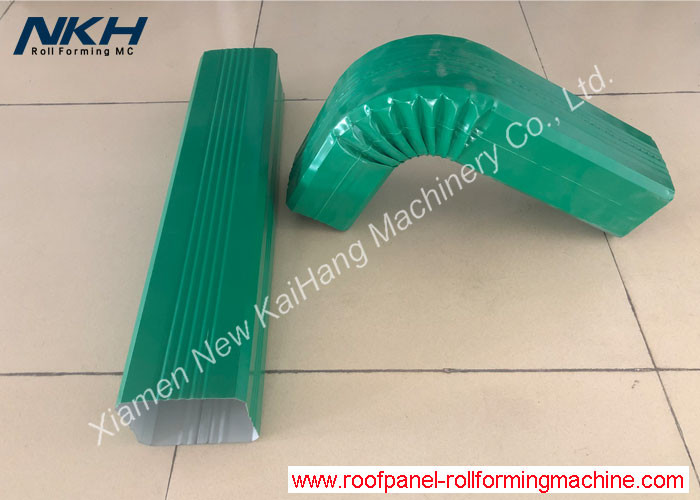

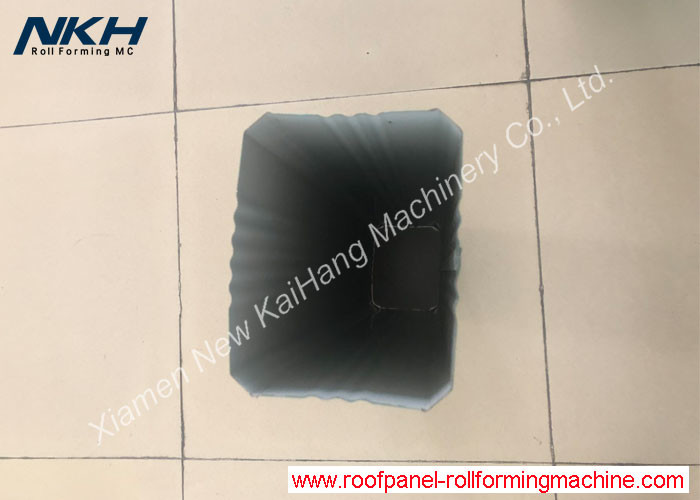

Disegno del profilo/disegno/immagini di riferimento dell'apparecchiatura:
