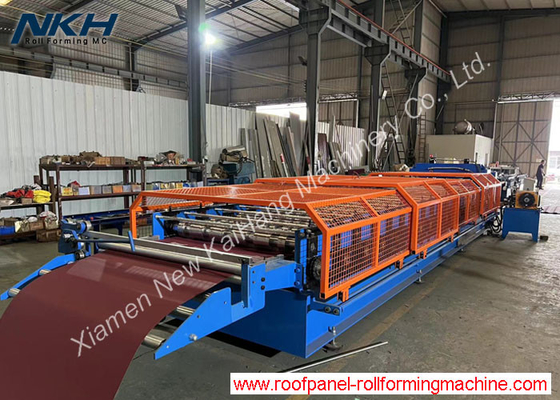

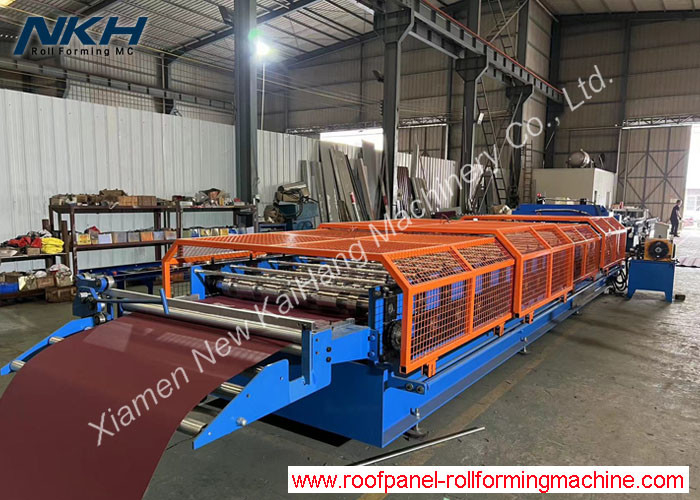

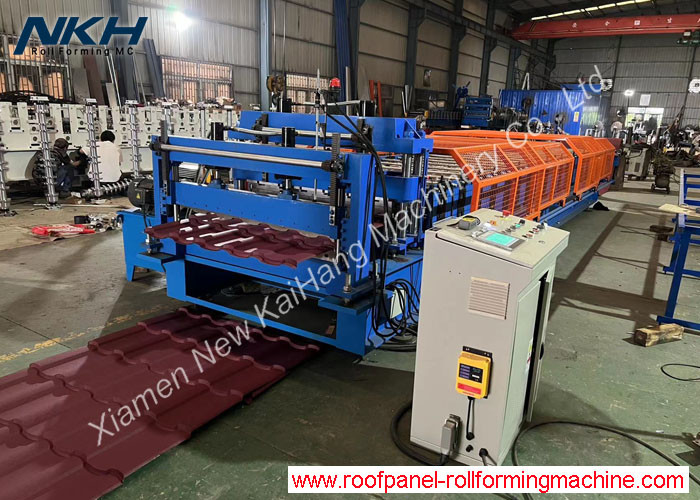

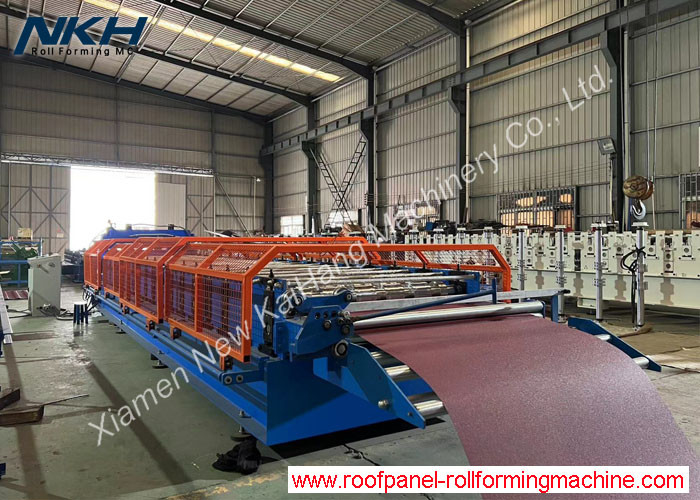

YX22-211-1105 Motore servomotore azionato

Descrizione di prodotto

Macchine per la formazione di rotoli di piastrelle per tetti metallici

Applicazione:

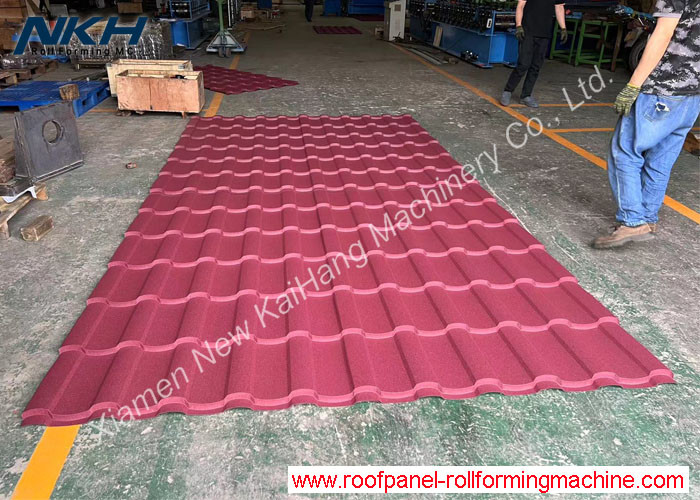

Le piastrelle metalliche di copertura a gradini prodotte da una macchina per la formazione di rotoli di piastrelle vetrate a partire da fogli pre-verniciati di alta qualità sono per lo più utilizzate come copertura su ville o alcuni edifici residenziali.

C'è solo una differenza fondamentale tra un tetto vetrato in metallo e un tetto in metallo normale: i gradini!un normale pannello metallico con gradini è chiamato un tetto vetrato !

Rapido dettaglio:

1. Spessore: 0,3-0,5 mm
2. Materiale: bobina pre-tinto di alta qualità
3. Larghezza di ingresso: 1250 mm
4. Larghezza effettiva: 1100 mm
5. Peso del materiale: 5 MT standard
6. Modalità di guida: trasmissione a ingranaggio/a spina

Lista delle macchine:

1. Scalatore idraulico o scalatore manuale per la rimozione delle bobine
2. Primo rullo
3. Dispositivo idraulico di tracciamento delle scale, fermo per premere
4. Dispositivo idraulico di taglio dopo la pressatura a passo delle piastrelle
5. Non c'è più scatola
6. Sistemi di controllo PLC

Descrizione/parametro tecnico dettagli della linea completa:

• 5TX1250 mm decollatore idraulico

Sistema idraulico per espandere il foro interno della bobina, Potenza della pompa: 3KW

Diametro interno della bobina = 508 mm

Capacità di carico: massimo 5 t

Larghezza massima della bobina: 1250 mm

Motore motore per girare la bobina, 3 kW

Tipo di spinta a cuneo

• Dispositivo di pre-taglio a rullo di ingresso e manuale (senza alimentazione)

Per tagliare solo l' ultimo pezzo di foglio

Spessore di lavoro: massimo 0,6 mm

• Macchine per la trasformazione a rotoli con dettagli di tracciamento e taglio delle scale come indicato nella tabella seguente:

• Sistema di controllo PLC

PLC e touch screen di marca Siemens, inverter di marca Schneider/Shihlin/Delta, codificatore Omron

Controllare automaticamente la quantità, la lunghezza di disegno (250-350 mm) e la lunghezza di taglio (min.800 mm).

Tolleranza di taglio a lunghezza≤±1 mm

Voltaggio di controllo 24V

• Rack di prodotti Non alimentato, 3 unità

Disegno del profilo/disegno/immagini di riferimento dell'apparecchiatura:
